Một khuôn bế hộp đựng giày làm sai 2 mm thì cả lô 1.000 hộp không đóng nắp được. Chuyện này ở xưởng không hiếm, và gần như lần nào truy lại cũng thấy cùng một nguyên nhân: file dieline hộp đựng giày chưa được duyệt cho tử tế trước khi lên khuôn. Bài này giải thích dieline là gì, vì sao Golden Box bắt buộc khách ký duyệt nó, và 7 điểm chị cần soi trước khi ký.
Dieline hộp đựng giày là gì?
Dieline là bản vẽ kỹ thuật 2D của cái hộp khi trải phẳng ra. Trên đó có ba loại đường: đường cắt (dao), đường cấn gấp (lằn), và đường bế răng cưa hoặc khoét lỗ nếu có. Từ bản vẽ này xưởng mới làm khuôn bế bằng dao thép gắn trên ván, rồi mới bế hàng loạt.
Nói dễ hiểu: dieline là bản đồ để biến tờ giấy phẳng thành cái hộp. Theo Xuyên Việt Media, nhà in và xưởng gia công không thể in và cắt bao bì nếu không có file dieline, vì mọi vị trí logo, chữ, hoa văn đều phải đặt theo nó.
Với hộp đựng giày dạng hộp cứng (rigid box), một bộ dieline thường gồm nhiều mảnh chứ không phải một tờ: cốt carton của thân, cốt của nắp, giấy bồi ngoài thân, giấy bồi ngoài nắp, giấy lót trong, và khay định vị nếu có. Mỗi mảnh có dung sai riêng, nên duyệt dieline hộp cứng mất công hơn hộp giấy mềm nhiều.
Vì sao xưởng bắt buộc khách duyệt dieline
Vì sau bước này, mọi thứ đều tốn tiền thật. Khuôn bế đã cắt dao thì không sửa được, chỉ làm lại. Bản kẽm in offset đã ra thì cũng vậy. Giấy đã in xong mà phát hiện lệch 3 mm thì cả lô giấy thành phế.

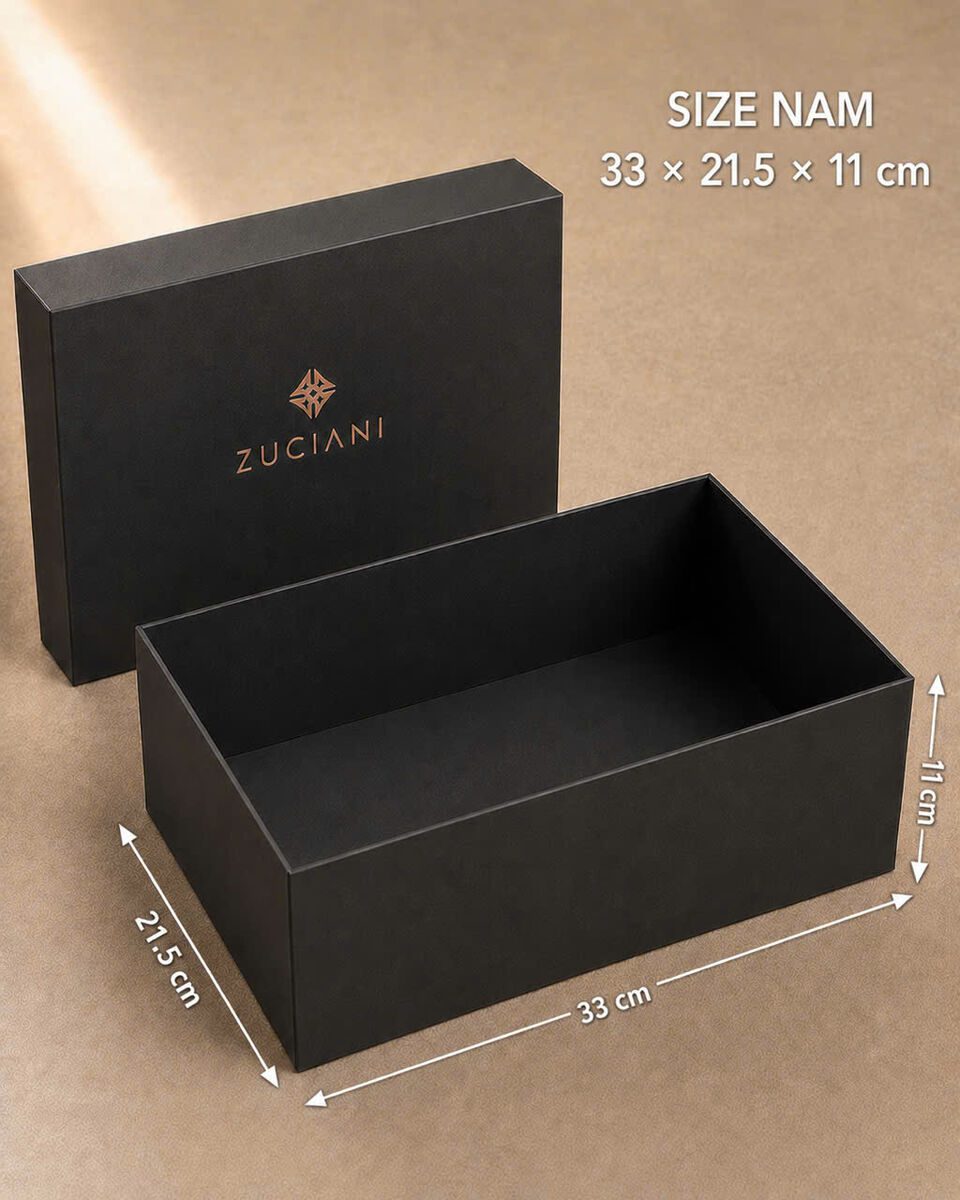

Bên tôi từng gặp trường hợp khách gửi kích thước hộp 33 × 20 × 12 cm, thiết kế xong xuôi, đến lúc lên mẫu trắng mới hỏi lại: “đó là kích thước lọt lòng hay phủ bì?”. Hai con số này chênh nhau đúng bằng hai lần độ dày cốt carton cộng giấy bồi, tức khoảng 4–5 mm. Với hộp giày, 4 mm là khác biệt giữa giày nhét vừa và giày cấn mũi.
Theo Phúc Lộc An, bốn lỗi khuôn bế hay gặp nhất là lỗi định vị (cắt lệch chi tiết), lỗi định hình (hộp bị biến dạng khi lắp), cắt không hoàn chỉnh (giấy rách) và sai lệch kích thước làm hộp không đóng được hoặc tem nhãn lệch. Ba trong bốn lỗi đó bắt nguồn từ dieline, không phải từ máy.
Nên quy trình ở Golden Box cố định như sau: nhận yêu cầu → vẽ dieline → làm mẫu trắng (hộp thật chưa in, để khách bỏ giày vào thử) → khách ký duyệt dieline và mẫu trắng → mới ra khuôn bế và bản in. Bỏ bước ký này, đơn hàng chạy nhanh hơn được một hai ngày nhưng rủi ro làm lại cả lô là có thật.
Bảng: các thông số trên dieline hộp đựng giày và ý nghĩa
| Thông số | Ý nghĩa | Mức thường gặp với hộp đựng giày |
|---|---|---|
| Kích thước lọt lòng | Khoảng trống bên trong để đặt giày, đo ở mặt trong thành hộp | Tính từ chiều dài đôi giày size lớn nhất + độ hở 1–1,5 cm mỗi chiều |
| Kích thước phủ bì | Kích thước ngoài, dùng để tính thùng carton đóng gói và pallet | Lọt lòng + 2 lần độ dày cốt (1,5–2 mm) + giấy bồi |
| Bleed (tràn lề) | Phần màu nền kéo dư ra ngoài đường cắt để không lộ viền trắng | 3 mm mỗi cạnh (theo INATTA) |
| Safe zone (vùng an toàn) | Vùng lùi vào trong, nơi đặt logo, chữ, mã vạch | 3–5 mm tính từ mép cắt vào (theo INATTA) |
| Đường cấn gấp | Lằn để gấp giấy bồi ôm quanh cốt, gấp mép vào trong | Mép gấp vào 15–20 mm để dán chắc |
| Vị trí gia công | Lớp riêng cho ép kim, dập nổi, phủ UV, chỗ gắn nam châm | Mỗi kỹ thuật một layer, không gộp chung với layer in |
| Độ hở nắp | Khe giữa nắp và thân để nắp đóng mở êm | Phụ thuộc kiểu nắp: nắp rời, nam châm hay âm dương |
Lý do phải có bleed và safe zone là máy móc. Theo INATTA, dù đã hiệu chỉnh kỹ, máy cắt công nghiệp vẫn có sai lệch nhỏ 1–3 mm vì cắt cả chồng giấy một lượt chứ không cắt từng tờ. Với hộp giày dùng nền màu đậm như đen, đỏ đô, xanh navy, thiếu bleed là viền trắng lộ ra ngay cạnh hộp — lỗi nhìn thấy bằng mắt thường, khách mua giày cũng nhìn thấy.
7 điểm phải kiểm trước khi ký duyệt dieline
Chị không cần biết dùng phần mềm thiết kế. Chỉ cần cầm bản in dieline (hoặc file PDF) và mẫu trắng, đối chiếu từng mục dưới đây.
- Lọt lòng đo từ đôi giày size lớn nhất trong dải size. Nhiều thương hiệu chỉ gửi size 40 để đo, xong đơn hàng lại chạy tới size 44. Nếu chưa rõ cách chọn, xem lại bài bảng kích thước hộp đựng giày chuẩn theo size.
- Có ghi rõ “lọt lòng” hay “phủ bì” ngay trên bản vẽ. Không có chữ này thì hỏi lại, đừng đoán.
- Logo và chữ nằm trong safe zone. Đặc biệt là tên thương hiệu dập ở cạnh nắp — chỗ này hay bị đặt sát mép gấp.
- Vị trí ép kim, dập nổi trùng với vị trí trên file thiết kế. Theo Genz Academy, đường dieline và lớp gia công phải ở layer riêng, đặt theo yêu cầu của nhà in; gộp chung là cách nhanh nhất để ép kim lệch với hình in.
- Chiều giấy và chiều vân giấy. Giấy mỹ thuật có vân một chiều; dieline phải ghi hướng vân để vân nắp và vân thân cùng chiều khi ghép hộp.
- Khay định vị (nếu có) vừa khít lọt lòng. Khay lỏng 2 mm là giày xô lệch khi vận chuyển. Bài khay định vị trong hộp đựng giày nói kỹ chỗ này.
- Mẫu trắng bỏ giày thật vào thử, đóng nắp, xếp chồng 5 hộp. Đây là bước quyết định. Hộp giày phải chịu được chồng cao trên kệ và trong thùng carton.
Dieline hộp cứng khác dieline hộp giấy mềm ở đâu
Hộp giấy mềm (một lớp giấy bồi hoặc duplex) chỉ có một tờ dieline, bế xong gấp là thành hộp. Hộp cứng thì khác. Cốt carton được cắt riêng, dựng khung, rồi tờ giấy in mới được bồi ôm lên khung đó. Giấy bồi phải dư ra để gấp mép vào trong, nên dieline giấy bồi luôn lớn hơn dieline cốt.
Chỗ này có một lợi thế nhỏ mà ít xưởng nói ra. Cốt carton của hộp bên tôi tự sản xuất — hệ thống chipboard chạy từ năm 2023, định lượng làm được từ 700 đến 2.200 gsm, khổ máy 1m6, công suất 500 tấn mỗi tháng. Nghĩa là khi vẽ dieline, độ dày cốt là con số bên tôi kiểm soát được, không phụ thuộc lô hàng mua ngoài lúc dày lúc mỏng. Dieline vẽ 2 mm thì cốt ra 2 mm, hộp ghép xong đúng lọt lòng đã ký.
Giấy in bề mặt cũng nhập thẳng từ Nhật Bản, Hàn Quốc, Trung Quốc, Indonesia, Malaysia và trữ trong kho đủ chạy ba tháng đơn hàng. Với khách làm hộp đựng giày theo mùa, điều này có nghĩa là mẫu trắng duyệt tháng 9 và lô hàng giao tháng 11 dùng cùng một loại giấy, cùng một độ dày cốt.
Câu hỏi khách hay hỏi về dieline
Tôi chỉ có file logo, chưa có dieline, có đặt được không?
Được. Đa số khách đến với bên tôi chỉ có logo và kích thước giày. Xưởng vẽ dieline theo kích thước, gửi file cho khách hoặc đơn vị thiết kế của khách đặt hình ảnh vào, rồi làm mẫu trắng. Khâu vẽ dieline và làm mẫu trắng không tính phí riêng khi đơn đạt MOQ 1.000 hộp mỗi mã.
Thương hiệu tôi có sẵn dieline từ xưởng cũ, dùng lại được không?
Dùng được làm gốc, nhưng dieline hộp đựng giày phải vẽ lại theo cốt và giấy của xưởng mới. Độ dày cốt khác 0,5 mm là lọt lòng khác 1 mm. Đây là lý do khách chuyển xưởng hay bị “hộp cũ vừa, hộp mới chật”.
Duyệt dieline mất bao lâu?
Vẽ dieline 1–2 ngày, mẫu trắng thêm 2–3 ngày tuỳ kiểu nắp. Sau khi ký duyệt, sản xuất mùa thường 7–10 ngày; cao điểm tháng 11–12 khoảng 2–3 tuần. Nên nếu hàng cần cho mùa cuối năm, chốt dieline trong tháng 9–10 là vừa.
Hộp xuất khẩu có cần dieline khác không?
Không khác về bản chất, nhưng thường có thêm yêu cầu về mã vạch, nhãn thành phần và vị trí tem xuất xứ nằm trong safe zone. Theo VOV, sáu tháng đầu năm 2026 giày dép Việt Nam xuất khẩu gần 12 tỷ USD, và ngay quý I Việt Nam đã vượt Trung Quốc thành nhà cung cấp giày dép lớn nhất cho Hoa Kỳ với 2,47 tỷ USD. Xưởng làm hộp cho hàng xuất phải quen với checklist của khách quốc tế; chị có thể xem trang shoe box manufacturer in Vietnam để gửi cho đối tác nước ngoài.
Bước tiếp theo
Nếu chị đang chuẩn bị đặt in hộp giấy đựng giày cho bộ sưu tập mới, việc đầu tiên không phải là chọn màu, mà là gửi cho xưởng đôi giày size lớn nhất và nói rõ kiểu nắp muốn làm. Từ đó bên tôi vẽ dieline hộp đựng giày, làm mẫu trắng, chị ký duyệt rồi mới in.
Xem các kiểu hộp đã làm tại trang hộp đựng giày cao cấp của Golden Box, hoặc nhắn Zalo 0906 309 291 để nhận file dieline mẫu theo size giày của chị. MOQ 1.000 hộp mỗi mã, công suất 100.000 hộp mỗi tháng, xưởng tại Số 32, DX 085, Khu 3, Phường Phú An, TP.HCM. Email: sales@goldenboxpackaging.vn. Trang xưởng in hộp giấy đựng giày theo yêu cầu có sẵn form gửi kích thước để bên tôi báo giá trong ngày.
